Central hidroeléctrica de Plazaola 1

Nombre

Esta central recibe también el nombre de  "Central de Mustar" por parte del propietario. Sin embargo, la casa de máquinas está construida en el término de Elutsaundi, cuyo topónimo le correspondería. Si bien no se encuentra demasiado lejos de Mustar, está más cerca de Barrenola.

También utiliza el propietario el término de "presa de Mustar" para la presa de esta central (situada en Plazaola), lo que es totalmente equívoco, ya que en Mustar existe una presa de otra central, en concreto la de Ameraun, conocida igualmente como "presa de Mustar" (esta vez de forma correcta).


Situación

Presa (ETRS89/WGS84 30T):
43º 6' 34.6" N , 1º 56' 16.9" W - Alt. 409 m
X. 586.405 Y. 4.773.535 Z. 409
Río Leitzaran, a 26,6 km de su desembocadura en el Oria. En el término municipal de Berastegi. Se localiza en el lugar que ocupó la presa de la ferrería de Plazaola; con toda probabilidad está construida sobre la presa antigua.

Casa de máquinas:
43º 7' 33.1" N , 1º 56' 12.7" W - Alt. 363 m
X. 586.478 Y. 4.775.340 Z. 363
Río Leitzaran, en la margen izquierda, a 23,96 km de su desembocadura. En el lugar llamado Elutsaundi, al N de Barrenola y al S de Mustar. Término municipal de Berastegi.

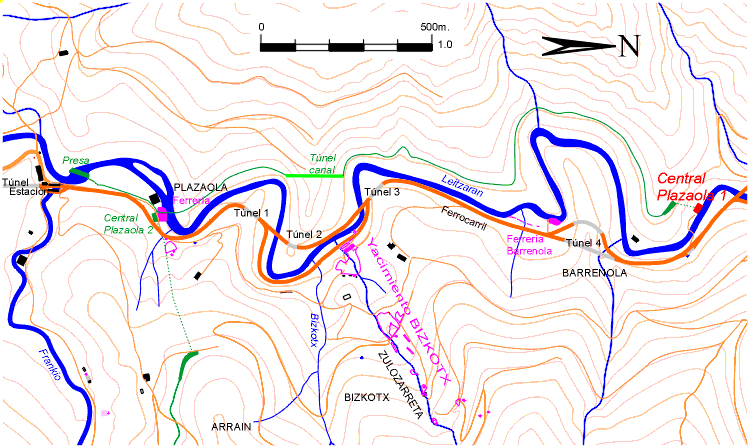

mapa central Plazaola 1 y canal


Potencia y producción

Potencia instalada

Hasta 2006: 736 kW.

Producción

En el periodo 1991-2000 su producción media fue de 2.988 MWh anuales (que equivalen a 4.066 horas a máximo caudal), con un máximo de 3.401 MWh en 1992 y un mínimo de 2.234 MWh en 1999. Esa producción media anual supuso unos ingresos equivalentes a 133.787 €.


Aprovechamiento de aguas

Caudal derivado directamente del río Leitzaran: 2 m³/s. Caudal procedente del arroyo Urkizu (tras mover la central Plazaola 2): 0,5 m³/s. En 2006 se autorizó la ampliación de dicho caudal por renunciar al aprovechamiento de la central de Urkizu.


Obras hidráulicas

Presa

Se localiza en el lugar que ocupó la presa de la ferrería de Plazaola; con toda probabilidad está construida sobre la presa antigua, con su coronación actual a un nivel aproximadamente 1,5 metros más alto.

Tipo:
Presa de gravedad de planta recta. El paramento aguas abajo es inclinado, y el de aguas arriba vertical. Su espesor en su parte superior es de 1,8 metros, con un labio de 60 cm de alto.
Altura:
3,1 metros.
Longitud en la coronación:
45 metros.
Otros:
Compuerta de vaciado en el fondo en el lado derecho. Dotada de escala de peces.

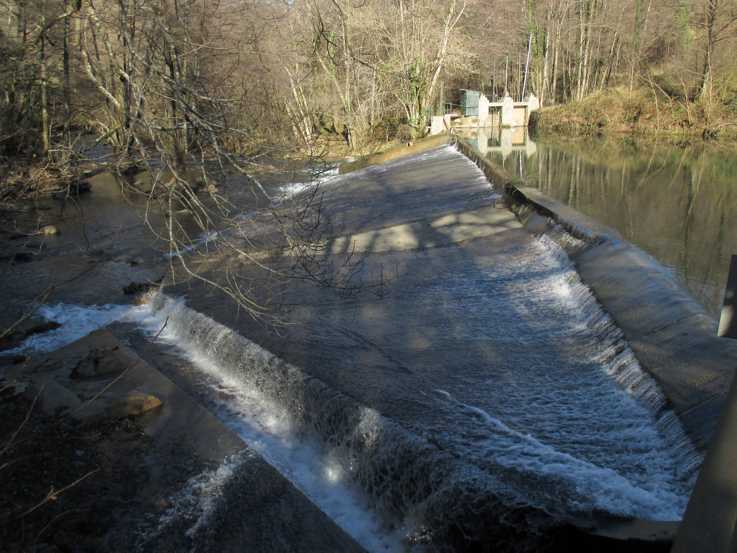

Presa de la central Plazaola nº 1
Foto: Xabier Cabezón (2016)

Canal

Derivación de la presa: lateral, por la margen derecha.
Sección: Rectangular, aproximadamente 2x2 metros. El canal ha sido recrecido en altura unos 20 cm en 2006 por medio de unas chapas metálicas colocadas sobre sus paredes, para permitir el aumento de caudal.
Longitud:
2.250 metros.
Recorrido:
 A cielo abierto, salvo un túnel de 160 metros. Hasta la ferrería sigue el trazado del canal de ésta, durante 240 metros; justo aquí se encuentra la central Plazaola 2. Pasa luego por las anteparas de la ferrería de Plazaola. Para ello sobre las paredes del canal de la ferrería (parte superior de las anteparas) se construyó una bóveda en piedra (para soportar el nuevo piso) y se levantaron las nuevas paredes de cemento, de 1,5 metros de altura. A continuación el canal pasa a la margen izquierda del río mediante un acueducto de dos ojos, el primero de los cuales utiliza como estribo las propias anteparas de la ferrería.
Captaciones:
a 240 metros de la presa se incorpora el desagüe de la central Plazaola 2, procedente de la regata Urkizu.

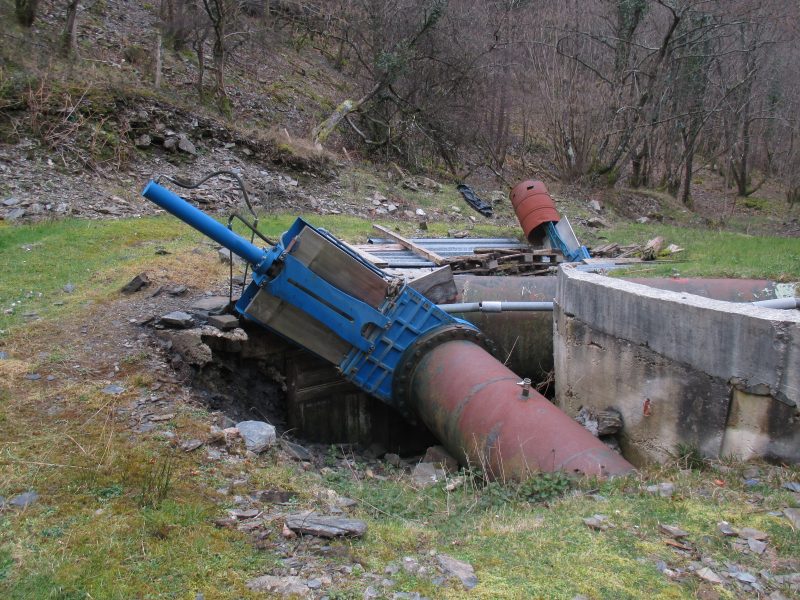

Tubería forzada

Longitud: 80 - 85 metros. Se bifurca antes de entrar en la casa de máquinas.

Salto de agua

45 metros brutos.

Desagüe

Al río Leitzaran mediante una canalización de 60 metros a cielo abierto.


Casa de máquinas e instalaciones

Casa de máquinas

Edificio: de dos plantas. La inferior destinada a las instalaciones, y la primera planta dotada de vivienda. El acceso a la casa de máquinas se realiza por el puente de Plazaola 1.

Maquinaria

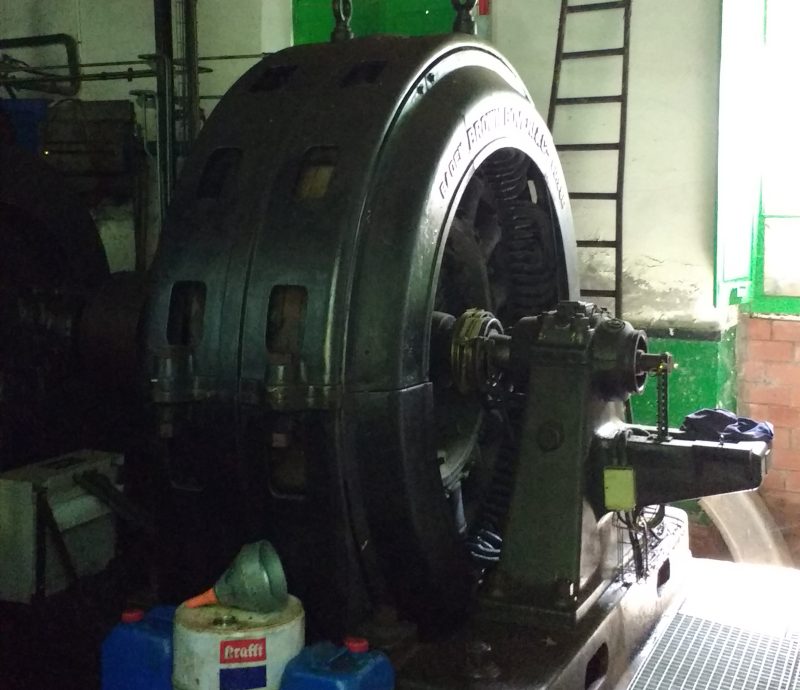

Alternadores - De la casa Brown Boveri & Cie.

Otras instalaciones - Control remoto: En 2004 se instaló un sistema de control remoto de la central vía satélite (sistema VSAT).

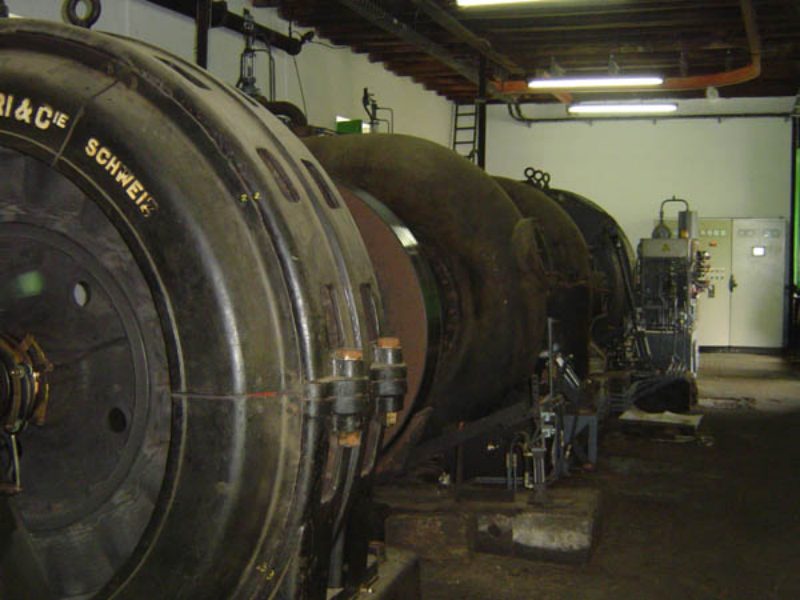

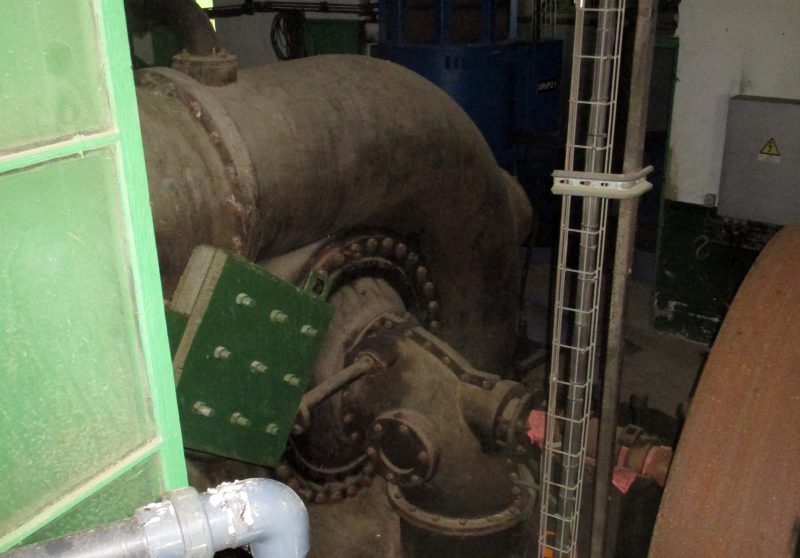

Turbinas de Plazaola 1 Turbinas de Plazaola 1
Fotos: Leiger (2004)

Tendido eléctrico

Transporta la energía hasta la central Plazaola 2, donde se une a la red de Iberdrola. El transporte se efectúa a una tensión de 8 kV.


Efectos medioambientales

Esta central tiene impuesto un caudal mínimo de 260 l/s.

La presa origina un embalsamiento de 220 metros.

La derivación afecta a 2,6 km de río en un tramo ya derivado por la central de Iberdrola.

La presa cuenta con una escala de peces de artesas sucesivas aparentemente funcional.

La toma del canal no tiene un sistema efectivo para evitar que los peces peces entren en él. En la cámara de carga la rejilla parece suficiente para evitar que los peces entren en la tubería, pero no tiene un sistema para devolver los peces al río.

Las orillas del canal no tienen medios para evitar caídas de animales al agua, que resultan mortales. Apenas hay pasos por los que pueda pasar la fauna terrestre.

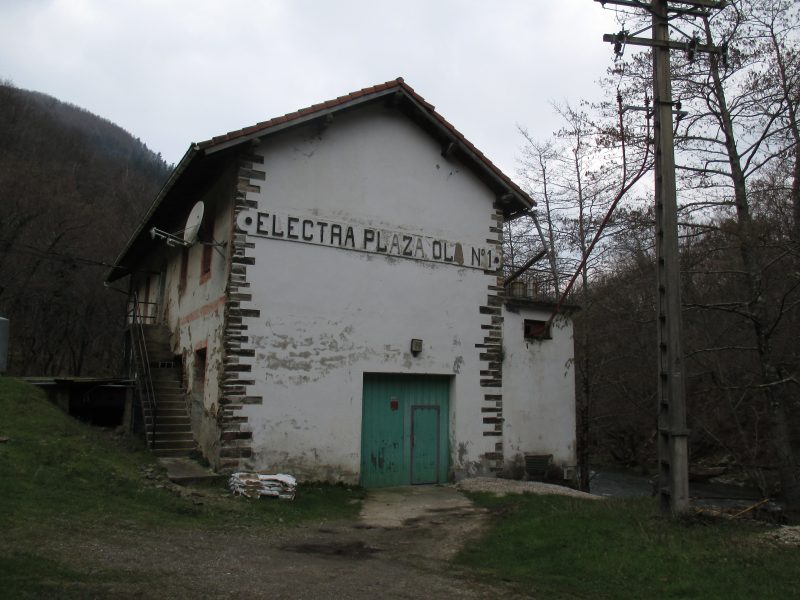

Casa de máquinas Plazaola 1
Foto: Xabier Cabezón (2001)


Historia

En 1898  Tomás Múgica compró los restos de la ferrería de Plazaola con su canal, que prolongó (atravesando el Leitzaran por un acueducto) hasta el lugar de Elutsaundi, donde construyó en 1900 la central hidroeléctrica Plazaola 1.

En su primera época perteneció a la empresa "Tomás Múgica".

En la actualidad pertenece a Electra Plazaola, S.A., junto con las centrales de Urkizu (ya abandonada) y Plazaola nº 2. La energía producida se vende a Iberdrola, S.A.


Varios

En 1996 se realizó el dragado y limpieza de la presa. Los materiales extraídos fueron arrojados sobre parte de los restos de la ferrería de Plazaola, sepultándolos, de tal forma que su recuperación (en el caso de que fuese posible) será harto dificultosa.

En marzo de 2007 reventó el canal que pasa sobre la ferrería de Plazaola, causando serios daños. La empresa propietaria de la central ha acometido una reparación de la avería que resulta nefasta para los restos de la ferrería, con el consentimiento de la Diputación de Gipuzkoa, responsable del patrimonio provincial.


Referencias

(Ver Bibliografía)

Ikaur - Ekolur (2006). Bases para la elaboración de las directrices sobre el uso sostenible del agua en Gipuzkoa. Producción hidroeléctrica en Gipuzkoa. Diputación foral de Gipuzkoa, Departamento para el desarrollo sostenible, Dirección General de Obras Hidráulicas. pp. 24, 40 y 77.
