Central hidroeléctrica de Plazaola 2

Situación

Presa (ETRS89/WGS84 30T):
43º 6' 36.6" N , 1º 55' 9.7" W - Alt. 550 m
X. 587.925 Y. 4.773.615 Z. 550
Arroyo Urkizu (también conocido por los nombres de Iskibar y Frankio), afluente por la derecha del Leitzaran. 20 metros aguas abajo de la central de Urkizu (cuyas aguas aprovechaba). En el término municipal de Leitza.

Casa de máquinas:
43º 6' 41.3" N , 1º 56' 11.3" W - Alt. 410 m
X. 586.531 Y. 4.773.740 Z. 410
En la margen derecha del Leitzaran, a 26 km de su desembocadura en el Oria. Frente al caserío y ferrería de Plazaola, en el lugar del mismo nombre. En el término municipal de Berastegi.

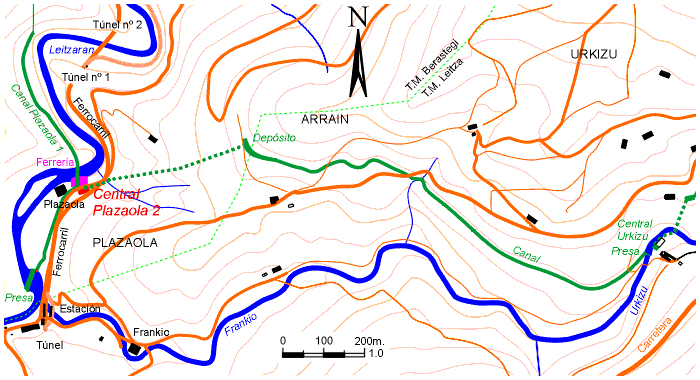

mapa central Plazaola 2 y canal


Potencia y producción

Potencia instalada

Hasta 2006: 430 kW.

Producción

En el periodo 1991-2000 su producción media fue de 1.053 MWh anuales (que equivalen a 4.066 horas a máximo caudal), con un máximo de 1.198 MWh en 1992 y un mínimo de 787 MWh en 1999. Esa producción media anual supuso unos ingresos equivalentes a 48.466 €.


Aprovechamiento de aguas

Caudal derivado de la regata Urkizu, en torno a 500 l/s.
En 2006 se autorizó la ampliación de dicho caudal por renunciar al aprovechamiento de la central de Urkizu.


Obras hidráulicas

Presa

Tipo: De gravedad.
Altura:
2 metros.
Longitud en la coronación:
15 metros.

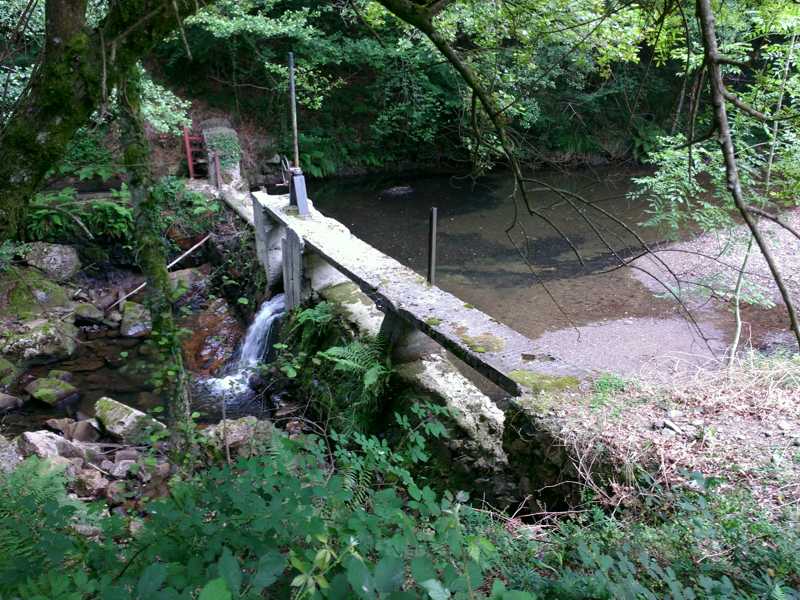

Presa de Plazaola 2 en Urkizu
Presa de la central Plazaola 2 en Urkizu. Foto: Xabier Cabezón (2019)

Canal

Derivación de la presa: lateral, por la margen derecha.
Sección: anchura variable, entre 1,1 y casi 2 metros según los tramos, y 0,8 a 1 metros de profundidad.
Longitud:
1.200 metros.
Recorrido:
500 metros de la primera mitad del canal están cubiertos por una placa de hormigón armado; el resto son a cielo abierto.
Otros:
La casi totalidad del canal se encuentra en el municipio de Leitza. Sólo el depósito de carga (al igual que la central) se halla en el término de Berastegi.

Tubería forzada

Diámetro exterior: 46 centímetros (hasta 2006). Longitud: 440 metros. Ha sido renovada en 2006, aumentando su diámetro. En esta renovación se ha realizado en su último tramo una derivación, para alimentar el grupo adicional instalado para aprovechar el mayor caudal autorizado.

Salto de agua

135 metros.

Desagüe

Esta central vierte las aguas directamente al canal de la central Plazaola nº 1, engrosando su caudal.


Casa de máquinas e instalaciones

Casa de máquinas

Edificio: de una sola planta de 9,5 x 22 metros, con tejado a dos aguas.

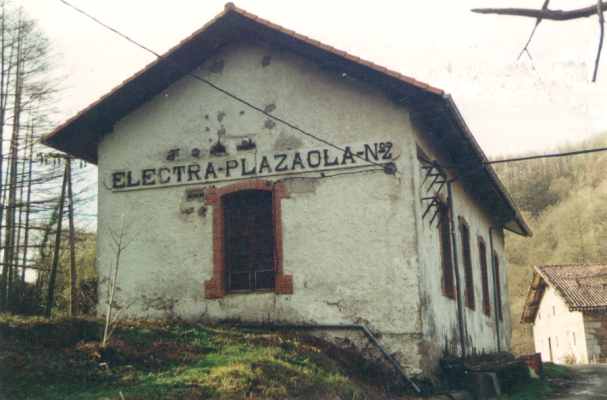

Casa de máquinas Plazaola 2
A la derecha, el caserío Plazaola. Foto: Xabier Cabezón (2001)

Maquinaria

Grupo 1 - Es el grupo original de la central. Turbina: Fabricada en 1900 por la "S.A. Th. Bell & Cie.", en Kriens (Suiza) (patente nº 4811). Nº de serie, 608. La regulación de la turbina, originalmente de tipo centrífugo, ha sido sustituida por un sistema de accionamiento hidráulico. Alternador: Fabricado por la "Ste. Ame. Brown Boveri & Cie", en Baden (Suiza) (patente nº 7813) Nº de serie, 7130. Potencia, 500 HP. Tensión de salida, 8.000 V.  Velocidad, 375 rpm.

Grupo 2 - Instalado en 2006, para aprovechar el aumento de caudal autorizado.

Otras instalaciones - Control remoto: En 2004 se ha instalado un sistema de control remoto de la central vía satélite (sistema VSAT).

Tendido eléctrico

Se efectúa a una tensión de 8 kV procedente directamente del alternador.

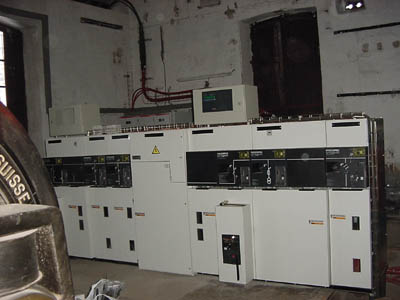

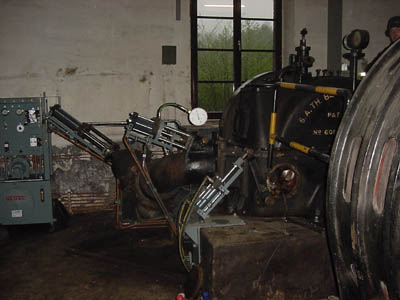

Cuadro de mandos central Plazaola 2 Grupo turbina-alternador Plazaola 2
Fotos: Leiger (2004)


Efectos medioambientales

Esta central no tiene impuesto ningún caudal mínimo.

Las inmediaciones de las orillas del canal están cerradas con alambradas. Se ignora su eficacia.


Historia

En un principio (década de 1910) perteneció a la empresa "Tomás Múgica", propietaria también de la central Plazaola 1 y de la fábrica de carburo de Plazaola.

Entre otros usos, suministró electricidad a esta fábrica de carburo (situada 350 metros al sur) hasta 1932.

En la actualidad pertenece a Electra Plazaola, S.A., junto con las centrales de Urkizu (abandonada) y Plazaola nº 1. La energía producida se vende a Iberdrola, S.A.


Referencias

(Ver Bibliografía)

Ikaur - Ekolur (2006). Bases para la elaboración de las directrices sobre el uso sostenible del agua en Gipuzkoa. Producción hidroeléctrica en Gipuzkoa. Diputación foral de Gipuzkoa, Departamento para el desarrollo sostenible, Dirección General de Obras Hidráulicas. pp. 23, 40 y 79.
