La central hidroeléctrica subterránea de Olloki

Esta minihidráulica constituye una de las curiosidades del Leitzaran: está excavada en la roca viva, bajo el nivel del río, a una profundidad equivalente a la altura de siete pisos.

La central se paró definitivamente en 2017.


Situación

Presa (ETRS89/WGS84 30T):
43º 9' 59.4" N , 1º 57' 33.6" W - Alt. 231 m
X. 584.595 Y. 4.779.830 Z. 231
Río Leitzaran, a 11,55 km de su desembocadura. En el paraje de Olloki. Término municipal de Elduain.

Casa de máquinas:
43º 10' 1.2" N , 1º 57' 34.6" W - Alt. 226 m
X. 584.570 Y. 4.779.884 Z. 226
Río Leitzaran, a 11,5 km de su desembocadura. En el paraje de Olloki. Elduain. La altitud expresada es en superficie (nivel del suelo circundante).

Se encuentra dentro de una finca privada.

Plano central de Olloki


Potencia y producción

Potencia instalada

Hasta 1962 - 100 kW.

Desde 1990 - 220 kW.

Producción

-


Aprovechamiento de aguas

Caudal derivado directamente del río Leitzaran. El 2/2/1926 se concedió a Ramón Elósegui Petit-Jean un aprovechamiento de 1.000 l/s.

Vista aérea
Diputación Foral de Gipuzkoa. Vuelo: Abril-Mayo 2001


Obras hidráulicas

Presa

Tipo: La parte inferior de la presa es de dos arcos con contrafuertes, de sillería. La parte superior es de gravedad, ligeramente arqueada, construida sobre la inferior.
Altura: 7 metros sobre la lámina de agua (4 metros la parte inferior y tres la superior).
Longitud en la coronación:
40 metros.
Otros: Dotada de escala de peces de artesas sucesivas.
Se trata de una ampliación en altura a la presa de arcos con estribos que en su día abasteció de agua a la ferrería de Ollokiegi, y que ya había sido aprovechada por la fábrica de Olloki.
La parte superior de la presa se derribó en 2018, y en 2019 se arrasó la mitad derecha de la presa original de la ferrería.

Presa de Olloki
Presa de Olloki. Foto: Xabier Cabezón (2002)

Canal

Inexistente. La propia presa sirve de cámara de carga.
Derivación de la presa:
lateral, por la margen izquierda.

Tubería forzada

Longitud: 60 metros. Está constituida por un túnel excavado en la roca, de 2 metros de alto por 1,4 de ancho. Parte directamente de la presa, por la margen izquierda. Al llegar al cuarto de máquinas subterráneo (situado a 45 m aguas abajo de la presa) el túnel está cegado por una pared de hormigón, de la que sale una corta tubería que se bifurca hacia las dos turbinas actuales de que dispone la central.

Salto de agua

28 metros brutos.

Desagüe

El canal de desagüe está situado 4 metros más bajo que la sala de máquinas. Consiste en un túnel de 750 metros de largo, con una sección de 2 x 2 metros. Al llegar a la altura del río el túnel se prolonga con una galería de hormigón de 2 metros de ancho y 140 de largo. Las aguas se vierten al Leitzaran en el lugar denominado Osingain.

Las tuberías de salida de las turbinas se sumergen bajo el nivel del agua del túnel.


Casa de máquinas e instalaciones

Casa de máquinas

El cuarto de máquinas es subterráneo, y está a 20 metros de profundidad. Mide 8 x 6 metros, y se accede mediante una rampa provista de una escalera de unos 100 peldaños y de un arrastre de tipo trineo para el transporte de la maquinaria y utillajes.

Cubriendo el extremo superior de la rampa de acceso hay una caseta de unos 6 x 7 metros, adosada a los restos de la fábrica de Olloki. Aprovechando una pequeña parte de las viejas paredes de esta fábrica se ha habilitado un pequeño edificio de dos plantas para albergar el control de la central y un taller.

Maquinaria

Maquinaria existente hasta 1962

Turbina: de tipo Francis. Fabricada por Voith. Caudal turbinable, 655 l/s. Salto útil, 26 m. 1000 rpm. Potencia, 182 CV (134 kW). “Consta de una cascada en espiral de hierro fundido con balones de refuerzo, válvula de vacío, tornillo y mecanismo completo de regulación y codo de aspiración con anillo soporte. Dispone de su acompañamiento de platillos, su volante de hierro fundido, válvula de compuerta y su accionamiento”
Alternador: Fabricado por Electricidad de Sabadell. Trifásico. Tensión de salida, 220 V. Potencia máxima, 150 kVA. 1000 rpm.

Otros aparatos eléctricos -  Transformador-elevador de tensión (de 220 V a 5.000 V).

Grupo grande Grupo pequeño

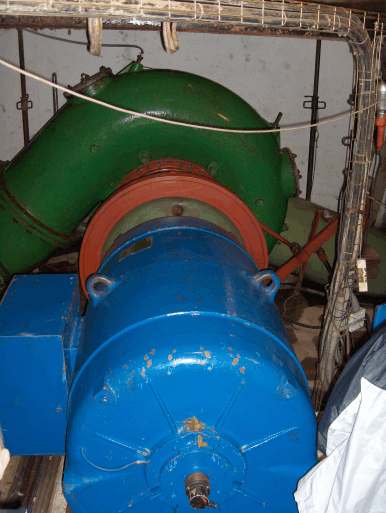

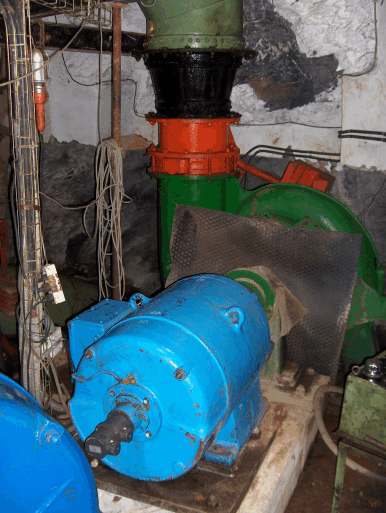

Grupos grande (izquierda) y pequeño (derecha). Fotos: Xabier Cabezón (2007)

Maquinaria existente desde 1990
Consistente en dos grupos turbina-alternador. Se usa sólo uno de ellos, dependiendo del caudal de agua existente.

Grupo 1
Turbina:
de tipo Francis. Fabricada por la empresa italiana San Giorgio Sestri. Caudal turbinable, 1 m³/s. 750 rpm.
Alternador:
Fabricado por Indar Construcciones Electromecánicas S.A., de Beasain (Gipuzkoa). Trifásico, asíncrono, 50 Hz. Tensión de salida, 380 V. Potencia máxima, 440 kW. 750 rpm.

Grupo 2
Turbina:
de tipo Francis. Fabricada por Voith. Caudal turbinable, 655 l/s. Salto útil, 26 m. 1000 rpm. Potencia, 182 CV (134 kW). Se trata de la turbina original instalada en 1929.
Alternador:
Fabricado por Indar Construcciones Electromecánicas S.A., de Beasain (Gipuzkoa). Trifásico, asíncrono, 50 Hz. Tensión de salida, 380 V. Potencia máxima, 1.000 kVA. 1000 rpm.

Otros aparatos eléctricos -  Transformadores-elevadores de tensión (de 380 V a 30.000 V). En 1990 se automatizó todo el control de la central, lo que permite su operación sin personal.

Bajada a la central subterránea de Olloqui
Bajada a la central. Foto: Xabier Cabezón (2006)

Tendido eléctrico

Hasta 1970
Línea aérea trifásica a 5.000 V desde la central hasta la fábrica Olamia, situada en el barrio Ziako de Andoain, con una longitud de 8 km..

Desde 1990
Consiste en un enlace mediante una línea eléctrica subterránea hasta la Subestación de transformación del Consorcio Ibaia-Olloki, situada junto a la misma central. Desde esta subestación existe un enlace por línea eléctrica aérea a 30 kV con la red de Iberdrola S.A., de 5,4 km de longitud. El enlace se realiza en Andoain, junto a la central que Iberdrola posee en el Leizarán.


Estado actual

La central se paró definitivamente en 2017.

La parte superior de la presa está demolida totalmente, así como la mitad derecha de la inferior.


Efectos medioambientales

El embalsamiento originado estaba en torno a 350 metros.

La derivación de caudal afectaba a 2,2 km del río.

La presa contaba con una escala de peces de artesas sucesivas aparentemente funcional.

La toma del canal no tenía un sistema efectivo para bloquear la entrada de peces.

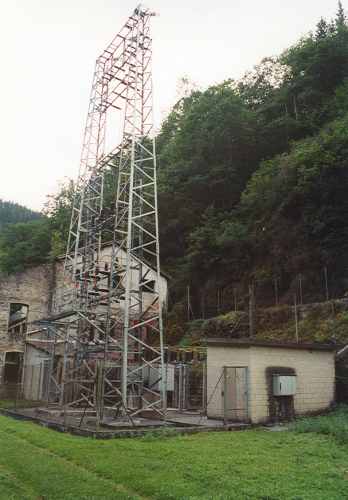

Ruinas fábrica y caseta central   C.T. Ibaia-Olloki

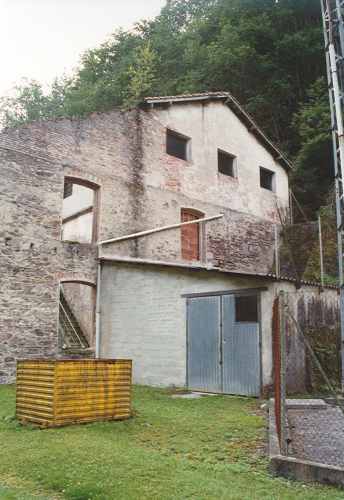

Izquierda: La caseta de acceso a la central. Sobre ella se ven las reformas de la vecina fábrica.
Derecha: Centro de transformación del Consorcio Ibaia-Olloki. Fotos: Xabier Cabezón (2002).


Historia

A finales de los años veinte Ramón Elósegui Petit-Jean construyó junto a los restos de la fábrica de pasta de papel de Olloki una central hidroeléctrica para proporcionar energía a la fábrica “Ramón Elósegui e Hijos” de Andoain, de los mismos propietarios de la fábrica de Olloki.

El proyecto para la central se presentó el 2/7/1924, y el reconocimiento de fin de obras se formalizó el 2/4/1930 (CHC). El suministro comenzó el 1/4/1932, con la fábrica ya en funcionamiento.

Esa empresa pasó a ser “Olamia, S.L.” en 1933, dedicada a fabricar tableros contrachapados.

Sobre la presa de piedra original se añadió una segunda sección de un solo vano, ligeramente arqueada, de 2,5 metros de altura, con lo que el conjunto alcanzó 7 metros de desnivel.

La minihidráulica se abandonó en 1961-1962.

Hacia 1985 la central fue adquirida por Olloqui, S.A., que acometió una reforma total de la maquinaria. El nuevo propietario y el de la central de Santolaz (Electra Ibaia, S.A.) formaron el Consorcio Ibaia-Olloqui, S.C., con el fin de vender conjuntamente su producción a Iberdrola S.A. La empresa Olloqui S.A. cambió de socios en 1992.

La central cesó su producción en 2017, tras darse definitivamente por caducada su concesión.

En 2018 se derribó totalmente el levante de la presa, y en 2019 se arrasó la mitad derecha de la presa original de la ferrería.


Varios

La presa fue vaciada y dragada en la segunda mitad de los 80. Los lodos se depositaron sobre los restos de la ferrería de Ollokiegi (que era la mejor conservada de todo el valle), que quedaron sepultados.

Las instalaciones se encuentran en una propiedad privada.


Referencias

Colaborador: Víctor Placencia Mendía

Además de las propias observaciones del autor, se han utilizado las siguientes referencias (ver Bibliografía):

Boletín Oficial de Gipuzkoa, nº 153 de 09-08-90, nº 154 de 16-08-91, y nº 180 de 22-09-92.

Larrinaga Rodríguez, C. (1998). “Los saltos hidráulicos del río Leizaran y su contribución a la electrificación de Andoain y del País Vasco entre 1896 y 1936”. En: Leyçaur 5. Andoain: Andoaingo Udala, 196-224, p. 201.

Placencia Mendia, V. (2022). “La fábrica de pastas papeleras Olloqui, una fábrica producto de la Primera Guerra Mundial (1916-1919)”. En: Filigranes nº 12 (2022), 16-17.
