Nombre
El edificio de esta minihidráulica se encuentra en el lugar denominado Otegieta, conocido actualmente como Oteita y más habitualmente como Otita. El nombre oficial actual del lugar es Otieta.
Situación
Presa (ETRS89/WGS84 30T):
43º 11' 52.0" N , 2º 0' 44.4" W - Alt. 76 m
X. 580.245 Y. 4.783.255 Z. 76
Río Leitzaran, a 3,6 km de su desembocadura, bajo el caserío Presaburu. El estribo izquierdo se encuentra en el
término municipal de Villabona, mientras que el derecho está en el de Andoain.
Casa de máquinas (ETRS89/WGS84 30T):
43º 12' 6.5" N , 2º 0' 41.2" W - Alt. 64 m
X. 580.310 Y. 4.783.700 Z. 64
Río Leitzaran, a 3 km de su desembocadura, en la margen derecha. En el lugar denominado
Otita (Oteita), junto al puente de Unanibia (“Puente de las brujas”)
y el Centro de Visitantes Leitzaran. Andoain.
Potencia instalada
Primera instalación: 150 kW
Con posterioridad: 332 kW
Aprovechamiento de aguas
En 1905 Joaquín Larreta (vecino de Andoain) obtuvo un aprovechamiento de aguas de 3.000 l/s, derivados directamente del río Leitzaran.
Presa de Otita en Olaberri, bajo Presaburu. Foto: Xabier Cabezón (2001)
Obras hidráulicas
Presa
Tipo: De gravedad, de planta ligeramente arqueada. Ambos estribos están apoyados en roca. El frente superior es recto, y el inferior ligeramente en talud. Construida en mampostería
hidráulica y revestida de hormigón hidráulico.
Altura: 4,6 metros.
Longitud en la coronación: 39 metros.
Anchura en la coronación: 1,25 metros.
Cara interior de la presa. Foto: Xabier Cabezón (2013)
Canal
Derivación de la presa: lateral, por la margen derecha. Regulada por una compuerta de guillotina.
Sección: Primer tramo (130 metros): trapezoidal, de 4,5 metros de lado superior, 3 en el fondo y 1,60 de altura.
Segundo tramo (320 metros): rectangular, de 3,50 x 1,60 metros.
Tercer tramo (75 metros): servía como depósito de carga. Su anchura va en aumento hasta los 7 metros, al igual que su altura, que alcanza los 4 metros en el final del canal.
Longitud total: 525 metros.
Recorrido: a cielo abierto. Excavado en la ladera, con un muro de mampostería revocada como cerramiento.
Otros: Los primeros 155 metros del canal aprovechaban el que fue cauce del canal de la ferrería de Olaberria,
con su sección ampliada.
Cara exterior de la presa. Foto: Xabier Cabezón (2013)
Tubería forzada
Longitud: 27 metros.
Diámetro interno: 120 cm.
Grosor pared: 10 cm.
Material: Cemento armado.
Otros: En la fachada trasera, por debajo del nivel del suelo de la planta baja, hay un bloque de hormigón de 7 m de largo, 1,10 de alto y 1,10 de ancho. Su interior es un cilindro hueco, y en
su extremo E estaba acoplada la tubería forzada. Su utilidad era distribuir el agua a las dos turbinas mediante dos tuberías de 80 y 83 cm de diámetro. En el lado del río el bloque estaba soportado
por un arco de mampostería de 3,90 m de ancho por 2,40 de alto, apoyado sobre machones también de mampostería, que descansan en la roca del suelo.
Salto de agua
12,5 metros brutos.
Desagüe
El desagüe comenzaba en el sótano de la Casa de máquinas, en el lado más próximo al río. Después continuaba por un canal de a cielo abierto de 60 metros de longitud, 4 de anchura y 2 de alto que desembocaba en el río Leitzaran.
Depósito, central, desagüe y puente de Unanibia
Diputación Foral de Gipuzkoa. Vuelo: 1954
Casa de máquinas e instalaciones
Casa de máquinas
Edificio: Tiene una superficie en planta de 169 metros cuadrados. Está construido con mampostería, con esquinales de caliza, y cubierta a dos aguas. Consta de un sótano en el que se encuentran los desagües, planta baja para la maquinaria (4,62 m de alto), planta primera para vivienda (3,88 m de altura) y planta bajo cubierta (2 m de altura en el gallur). El acceso a la vivienda se realiza mediante una escalera adosada al exterior del edificio.
Estado actual del edificio de Otita. Foto: Xabier Cabezón (2005)
Maquinaria
Grupo 1 (primera instalación)
Turbina: de tipo Francis de cámara cerrada. Fabricada por Ateliers de Constructions Mecaniques (Vevey, Suiza). Potencia: 163 KW. Velocidad: 500 rpm.
Alternador: trifásico, de “tipo 14 estrecho”. Fabricado por Atelier de Constructions Electriques (Charleroi, Bélgica). Potencia: 150 KW. Velocidad: 500 rpm.
Excitatriz: Potencia: 3,25 KVA. Velocidad: 500 rpm.
Grupo 2 (instalado posteriormente)
Turbina: de tipo Francis de cámara cerrada. Fabricada por Piccard Pictet & Cie (Ginebra, Suiza). Potencia: 182 KW. Velocidad: 750 rpm.
Alternador: trifásico. Fabricado por Atelier de Secheron (Ginebra, Suiza). Potencia: 168 KW. Velocidad: 750 rpm.
Excitatriz: Potencia: 3,50 KVA. Velocidad: 750 rpm.
Otros elementos
Transformador trifásico a 6.000 V, cuadro de control, banco de herramientas, dos grúas puente, una fragua portátil, una cabina telefónica.
Tendido eléctrico
Enlace por línea eléctrica aérea a 6.000 V hasta la papelera La Tolosana (Tolosa), con una longitud aproximada de 10 kilómetros.
Estado actual
El cambio de uso de la antigua Casa de máquinas de la central de Otita supuso modificaciones de cierta entidad en el edificio:
—Se retiró la tubería de la central.
—La maquinaria de la central se desmanteló totalmente.
—Entre la planta baja y la vivienda se construyó una
entreplanta, que se mantiene en la actualidad.
—En 1984, en la fachada trasera, al SE, se construyó un anexo adosado de 6,25 m de largo por 3,80 de ancho y entre 1,35 y 1,80 de alto. La estructura de entrada de agua de la fachada sur quedó
parcialmente destruida.
—El canal de desagüe fue soterrado en 1994, y en él se construyó una fosa séptica. Posiblemente se encuentra colmatado en la actualidad
—En 2004 la zona final del canal se colmató con tierra y el depósito de carga fue tapado con una cubierta de hormigón, con lo que su interior quedó hueco.
—En 2008 se construyó otro edificio adosado a la fachada oriental, de 8 x 5 metros.
Recuerdo de la presa, demolida en 2015. Foto: Xabier Cabezón (2016)
En fotografías antiguas se aprecia que los muros del edificio estaban encalados, pero actualmente presentan las piedras a la vista (salvo la fachada meridional).
La presa fue derribada en 2015, quedando sólo la cimentación. Buena parte del canal de derivación fue colmatado a partir de la presa para convertirlo en camino.
Historia
Para poner en marcha la construcción de esta central el ingeniero andoaindarra Joaquín Larreta había adquirido en 1904 la finca de la ferrería de Olaberria, que llegaba hasta el puente de Unanibia. El terreno incluía todos los elementos de la ferrería, en particular su presa y el canal para aprovecharlos para la central. También estaba incluido el molino de Olaberria, que usaba esa presa y canal (parece que funcionó hasta 1905).

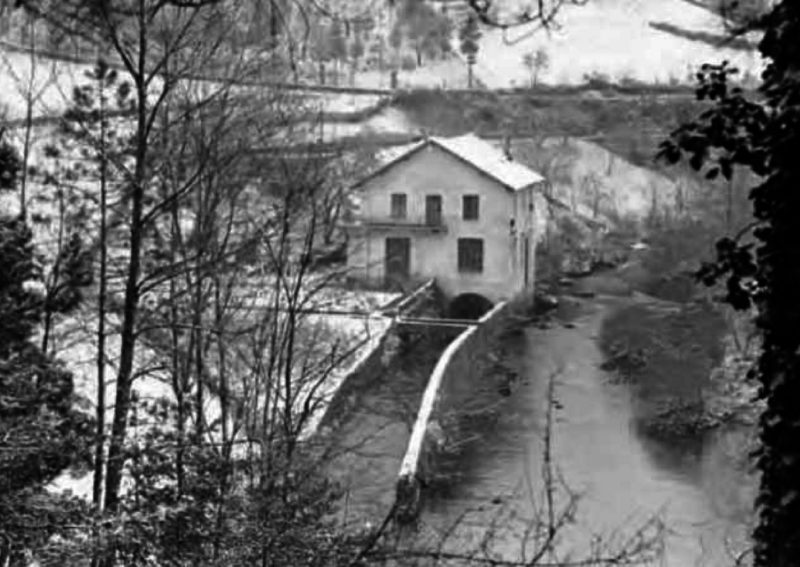

La central de Otita con su canal de desagüe. Autor: desconocido.
En el proyecto (presentado el 10/2/1905) solicitaba la derivación de un caudal de 3.000 l/s del río Leitzaran, que se le concedió el 23/9/1905 (B.O.G. 27/10/1905). Las obras finalizaron en noviembre de 1906. Durante su ejecución hubo un conflicto con el Ayuntamiento de Andoain por la destrucción del camino público al valle del Leitzaran, que se solventó mediante la construcción de un puente.
La presa se hizo sobre la cimentación de la presa de piedra de la ferrería. El canal de la ferrería se aprovechó ampliándolo, y se prolongó hasta el emplazamiento de la central.
Larreta falleció en 1910, y la central se vendió a Limousin, Aramburu y Raguan y Cía., más tarde Papelera Tolosana S.A., para abastecer a sus papeleras de Tolosa (La Tolosana) y Berrobi (Uranga).
A principios de 1968 el Ayuntamiento de Andoain convocó un concurso público de arrendamiento de una central para su propio abastecimiento, con opción de compra. El concurso se declaró desierto, y el Ayuntamiento contrató directamente con Papelera Tolosana el arrendamiento de esta central por tres años, con derecho a compra. Ante la falta de rentabilidad, en enero de 1969 el consistorio dio por terminado el alquiler y renunció a la opción de compra. Así terminó la actividad de esta central eléctrica.

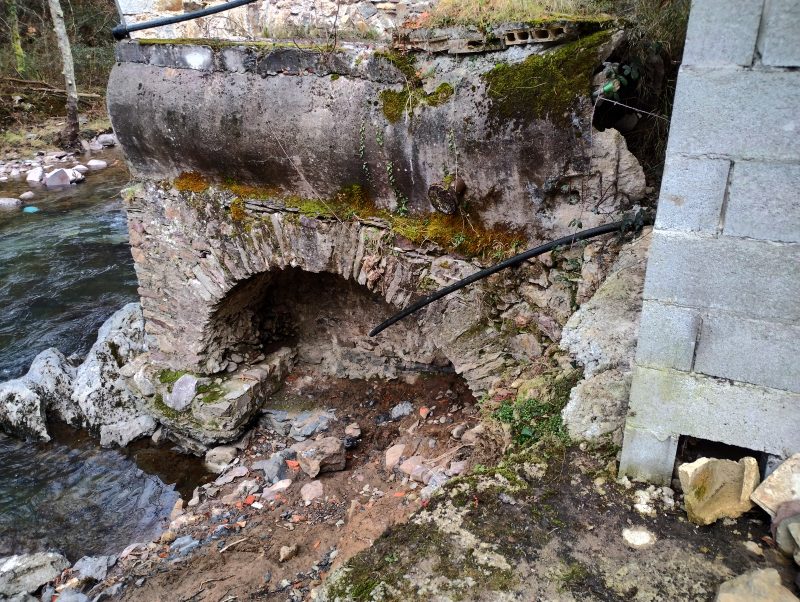

Tubería y arco de soporte, en la parte trasera de la central. Foto; Xabier Cabezón (2022)
En diciembre de 1976 se constituyó la empresa Truchas Erreka, S.A., en la que también participaba Papelera Tolosana, S.A., dueña de la finca de la ferrería de Olaberria y de la central, con lo que ésta paso a ser propiedad de Truchas Erreka. La empresa tenía como finalidad la construcción y explotación de una piscifactoría. Para ello se aprovecharon la presa, canal y edificio de la central de Otita. A finales de 1978 ya estaba la piscifactoría en marcha.
En la planta baja de la central se instaló la sala de incubación de huevas , y se construyó una entreplanta para oficinas, laboratorios y otros servicios. En los terrenos de la central se construyeron las pilas de alevinaje.
En 1993 y en 2008 se acometen diversas modificaciones en el edificio. La empresa Truchas Erreka fe cerrada en 2009 por quiebra.
En 2011 el Ayuntamiento de Andoain compra la parte de la parcela en la que se encuentra la antigua Casa de Máquinas.
En 2020 la central y los terrenos colindantes fueron adquiridos por Ottitta Leizaran S.L.
Referencias
(Ver Bibliografía)
Irazu Mendizabal, I. (1991). “Ingurua ezagutzen - Conociendo el entorno”. En: Andoaingo paperak-Papeles de Andoain nº 6. Andoain: Andoaingo Udala. pp. 315-317, 321-324.
Moraza Barea, A., García Dalmau, M. (2022). Informe de evaluación patrimonial de la central de Otieta (Andoain, Gipuzkoa). Donostia: Sociedad de Ciencias Aranzadi.
