Central hidroeléctrica de
Urkizu
Propietario y destino de la producción
La central se encuentra abandonada desde los años 70.
En la actualidad pertenece a Electra Plazaola, S.A., junto con las centrales Plazaola nº 1 y Plazaola nº 2. Aunque el actual propietario llegó a plantearse la reconstrucción de la central para la venta de su producción a Iberdrola, S.A., dicha reconstrucción no se llevó a efecto.
Aprovechamiento de aguas
El caudal que movía esta central se situaba entre los 120 y 150 l/s. tomados de la regata Urkizu.
Obras hidráulicas

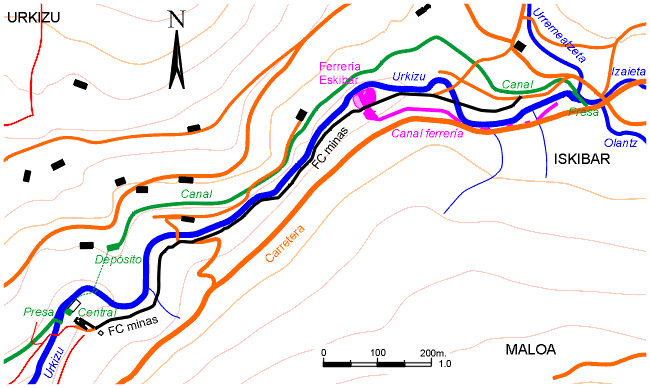

Presa - Situación: en la confluencia de tres pequeños cauces, que forman la regata Urkizu (también conocida por los nombres de Iskibar y Frankio, afluente por la derecha del Leitzaran), en el punto denominado Iskibar. Estos arroyos son Olantzeko erreka, Pasakako (o Izaietako) erreka y Urremeatzetako erreka. En este lugar estuvo también la presa de la ferrería de Eskibar. En el término municipal de Leitza. Altura: 1,5 metros.
Canal - Derivación de la presa: por la margen derecha. Sección: 100 x 100 cm. de sección, a cielo abierto. Longitud: 1100 metros, todos en el término municipal de Leitza.
Tubería forzada - Diámetro exterior: 42 cm. Longitud: 150 metros. Otros: en su último tramo (ya horizontal) atraviesa el arroyo hasta su margen izquierda. La tubería forzada, en el interior del edificio, tiene una derivación (cerca de su extremo cerrado) hasta la turbina mediante otra tubería más estrecha, de 23 cm. de diámetro exterior.
Salto de agua - 30 metros.
Desagüe - se realiza directamente a la regata Urkizu, unos metros aguas arriba de la presa de la central Plazaola nº 2. De esta forma se aprovecha de nuevo este caudal para la producción eléctrica.
Casa de máquinas e instalaciones

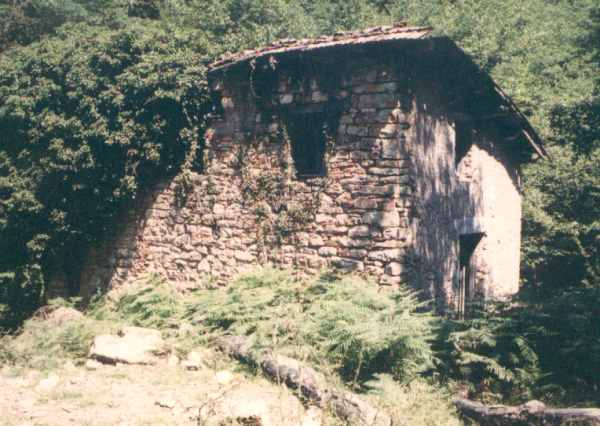

Casa de máquinas - Situación: margen izquierda de la regata Urkizu (también conocida por los nombres de Iskibar y Frankio), afluente por la derecha del Leitzaran. Término municipal de Leitza. Edificio: de 7,3 por 9,3 metros, de mampostería. Consta de planta baja, destinada al alojamiento de la maquinaria, y de primera planta, con una pequeña vivienda. Su estado de conservación es casi ruinoso, pues tiene el tejado hundido, así como casi todo el piso de la primera planta. Ello hace que la maquinaria se encuentre así mismo en un estado lamentable. Sin embargo se conserva suficiente cantidad de materiales como para apreciar la disposición de sus elementos.
La maquinaria también se encuentra en un estado lamentable, debido tanto a su exposición a la intemperie como a intentos de desmontaje de algún elemento. Sin embargo se conserva suficiente cantidad de materiales como para apreciar la disposición de sus elementos.
Foto: Xabier Cabezón (2002)
Turbina - Una. En mal estado de conservación. Se conserva también el eje del conjunto. Sin identificación ni placa de características.

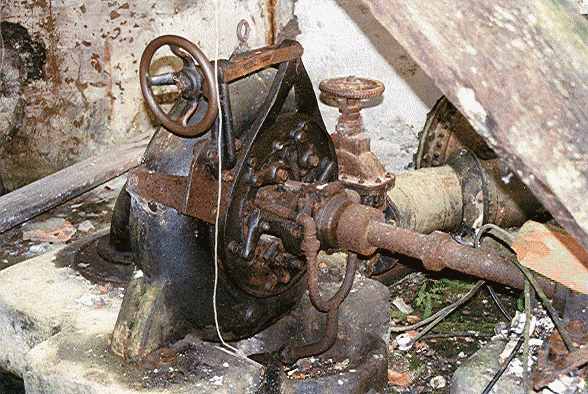

Turbina
Foto: Xabier Cabezón (2002)
Alternador - Uno. En muy mal estado de conservación. Sin identificación ni placa de características. La excitatriz situada junto a éste, en el extremo del eje, ha desaparecido. A juzgar por los instrumentos de medida su tensión era de 220 V.

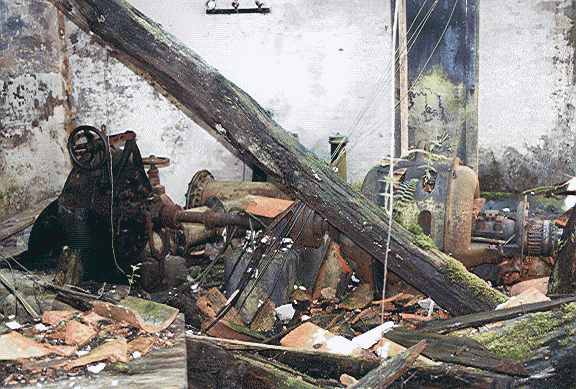

Conjunto turbina-alternador
Foto: Xabier Cabezón (2002)
Otros aparatos eléctricos - Se conservan dos cuadros eléctricos (rotos) y un transformador trifásico, mal conservado, situado entre ellos. Los cuadros son de “La Electricidad, S.A.”, de Sabadell.
El cuadro de la izquierda dispone de un voltímetro de marca AEG con una escala máxima de 250 V y otro de 125 V (nº 1643), y dos amperímetros de 150 A (nº 1634 y 1635) y uno de 15 A (nº 163¿3?). Bajo estos indicadores se encontraban un interruptor trifásico de cuchilla (desaparecido ya en 1987) y otro bifásico provisto de dos fusibles; este último seguramente era para la excitatriz. También se conserva un conmutador/regulador de 5 posiciones. Bajo este cuadro y fuera de él hay dos conmutadores/reguladores de 25 posiciones.
En el cuadro de la derecha hay un contador de energía eléctrica, fabricado por “Siemens Industria Eléctrica S.A.”. Es de tipo D15, con el nº 21278852. Trifásico, para tensiones entre 200 y 260 V y una intensidad máxima de 100 A. La lectura en la que se detuvo es 40187 KWh.
Potencia instalada
Se puede estimar en torno a 25 KW.
