Central hidroeléctrica de
Santolaz

Nombres

Su nombre “comercial”, actualmente, es Santolaz. La central toma el nombre de la regata junto a la que está situada. El nombre de dicha regata conoce muchas variantes: Santolas, Santolaz, Santolatz, Santulas, Santulatz… También recibe el nombre de Urlio.

La regata Muitze se conoce también como Osiñaekin (Osiñaegi) y como Aritzola.

La regata Atatxin se conoce también como Tximeola.

Propietario y destino de la producción

En un principio perteneció a Portu Hermanos y Cía. (empresa fundada hacia 1915), propietarios de la fábrica de pasta de papel Portu, en Arizpeola (Andoain, actualmente es “Celulosas de Andoain”) y de la Papelera del Oria (Zizurkil). La Central Eléctrica de Arizpeola o Lizarkola, junto a la citada fábrica de pasta de Arizpeola, era también propiedad de Portu. En Arizpeola se empalmaban las líneas de ambas centrales, para suministrar energía a las dos fábricas de la compañía (Arizpeola y Cizúrquil).

Alrededor de 1990 (desconozco la fecha exacta) la central fue adquirida por Electra Ibaia, S.A., que acometió una reforma total de la maquinaria. El nuevo propietario y el de la central de Olloki (Olloki, S.A.) formaron el Consorcio Ibaia-Olloqui, S.C., con el fin de vender conjuntamente su producción a Iberdrola S.A.

Aprovechamiento de aguas

Concesión de 15 de febrero de 1912: 80 l/s de la regata Santolas (afluente por la derecha del Leitzaran), 15 l/s de la regata Muitze (Osiñaekin) (afluente por la derecha de Santolas) y 15 l/s de la regata Martingorri (afluente por la derecha del Leitzaran). Total: 110 l/s.

Actualizado en 1988 a: 300 l/s de Santolas, 250 l/s de Atatxin o Tximeola (afluente por la izquierda de Santolas), 50 l/s de Muitze (Osiñaekin), y 50 l/s de Martingorri, total 650 l/s.

Durante el estiaje no es posible obtener este caudal.

Obras hidráulicas

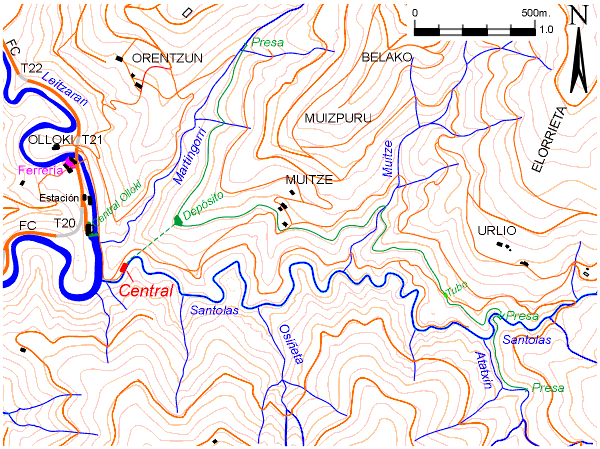

Esta central dispone de dos sistemas de canales, que confluyen en un mismo depósito regulador.

Sistema 1 – Compuesto por dos presas y dos canales.

Presa 1 - Situación: Atatxin erreka (afluente por la izquierda de Santolas). Altura: 2 metros.
Canal 1 - Derivación de la presa: por la margen derecha. Sección: 40 cm de sección libre cuadrada, cerrado por paredes de hormigón. Longitud: 472 metros. Final: desagüe en remanso de la presa de Santolas.
Presa 2 - Situación: En Santolas erreka (llamada “Santolas-bi”). Altura: 12 metros. Otros: Además de las aguas de Santolas recibe también las del canal procedente de Atatxin.
Canal 2 - Derivación de la presa: por la margen izquierda. Sección: sección libre especial de 55 cm de anchura media y 70 cm de altura circundada por un arco carpanel, de 15 cm de flecha. cerrado con bóveda de hormigón hidráulico. Longitud: 1994 metros. Otros caudales captados: Este canal atraviesa el arroyo Muitze mediante un acueducto elevado, recogiendo sus aguas con una pequeña presa de retención y un corto canal. Otros: Aunque la derivación se realiza por la izquierda de la presa, el canal atraviesa a continuación el arroyo Santolas mediante un pequeño acueducto, pasando a la margen derecha. En 1997 un desprendimiento de tierras arrastró una parte del canal próxima a la presa de Santolas, que se sustituyó por un tramo de 44 metros de tubos de PVC de 500 y 630 mm. de diámetro, apoyados sobre dos pilares.

Sistema 2

Presa - Situación: arroyo Martingorri. Altura: 2,7 metros.
Canal - Derivación de la presa: por la margen izquierda. Sección: 40 cm de sección libre cuadrada. Longitud: 783 metros.

Salto de agua - 145 metros.

Desagüe - El canal de desagüe devuelve el agua a la misma regata Santolas unos 70 metros aguas abajo.

Casa de máquinas e instalaciones

Casa de máquinas - Situación: en la margen derecha de la regata Santolas, afluente por la derecha del Leitzaran. En el término municipal de Elduaien, muy cerca de Olloki. Edificio: 5,5 por 15 metros, con planta baja en la que se sitúan las máquinas, y primera planta con vivienda.

Maquinaria existente hasta 1990

Turbina - De 300 H.P.
Alternador - De 300 H.P.

Maquinaria actual

Con el cambio de propiedad y el aumento de caudal a 650 l/s autorizado en 1988 se produce una remodelación de todas las instalaciones de la central, operativa de nuevo desde 1992. Desconozco cual es la maquinaria actual.
Otros aparatos eléctricos - La central ahora dispone de automatismos que permiten su operación sin personal.

Potencia instalada

Potencia actual: 710 KW.
Durante el estiaje no es posible obtener el caudal que permite dicha potencia.

Tendido eléctrico

Hasta 1990: Enlace por línea eléctrica aérea (3 hilos de cobre, postes de pino) hasta la Central Eléctrica de Arizpeola o Lizarkola (Andoain), perteneciente también a Portu Hermanos y Cía., donde se sumaba la energía de ambas centrales. El tendido disponía de línea telefónica, y su longitud era de 8600 metros. Desde la Central de Arizpeola, además de suministrar energía a la papelera de Portu adyacente, partía otro tendido hasta la Papelera del Oria en Cizúrquil, propiedad igualmente de Portu.

El tendido actual consiste en un enlace por línea eléctrica aérea a 13,2 kV hasta la Subestación de transformación del Consorcio Ibaia-Olloki, situada junto a la Central Hidroeléctrica Olloki. Desde esta subestación existe un enlace por línea eléctrica aérea a 30 kV con la red de Iberdrola, SA.

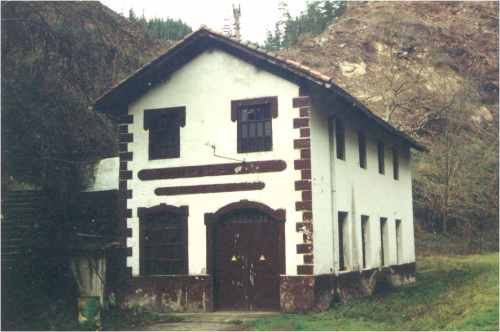

Foto: Xabier Cabezón (2001)

Referencias

Además de las propias observaciones del autor, se han utilizado las siguientes referencias:

Boletín Oficial de Gipuzkoa, nº 154 de 16-08-91, nº 101 de 02-06-92, nº 164 de 31-08-92, nº 56 de 19-03-96, y nº 78 de 28-04-97.
