Central hidroeléctrica de
Ameraun
Propietario y destino de la producción
Fue construida hacia 1904 por Santos Gaztañondo. La familia Gaztañondo era ya propietaria de la ferrería de Ameraun en 1826.
Hacia 1970 la propiedad pasó a la papelera Uranga, de Berrobi, del grupo Sarrió.
Actualmente pertenece a Ameraun, S.L. (al menos desde 1994).
Aprovechamiento de aguas
Toma las aguas directamente del río Leitzaran. También aprovechó un pequeño caudal procedente de la regata Lorditz.
En 1999 recibió autorización para ampliar su caudal a 3 m3/s.

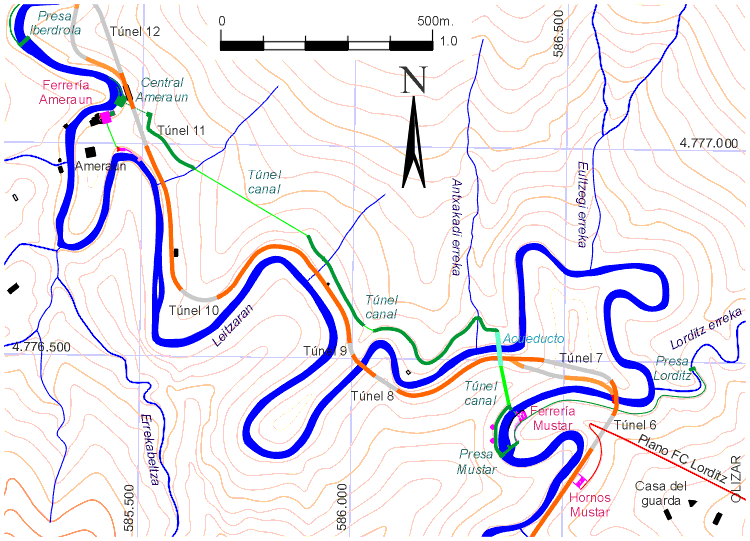

Obras hidráulicas
Presa de Lorditz - Situación: en Lorditz erreka (afluente por la derecha del río Leitzaran), a unos 165 metros de su desembocadura. De arco. Se encuentra derruida en su parte central.
Canal de Lorditz - Derivación de la presa: por la margen izquierda. Sección: 50 cm de sección libre cuadrada, cerrado por losetas de arenisca. Longitud: 570 metros. Final: desagüe en remanso en la presa de Mustar. Otros: lámina de agua libre, salvo en su cruce con el ferrocarril de Plazaola (junto a la boca norte del túnel 6), que se realizaba por medio de un sifón. Este sifón ya no existe (primeros 80). En su parte final este canal coincide con el trazado del canal de la ferrería de Mustar. El canal se encuentra abandonado desde antes de 1970, y está bastante deteriorado.
Presa de Mustar - Situación: en el río Leitzaran, a 22,6 Km. de su desembocadura en el Oria. En el lugar denominado Mustar. Se localiza en el lugar que ocupó la presa de la ferrería de Mustar; con toda probabilidad está construida sobre la presa antigua de la ferrería. La derivación se hace a un nivel aproximadamente 1,5 metros más alto que el que tenía la presa original de la ferrería. Otros: dotada de escala de peces. En 2000 se instaló una compuerta automática en la entrada del canal de derivación, y se realizaron obras para el control de los caudales remanentes aguas abajo de la presa. Lamentablemente, estas obras dañaron algunos de los escasos restos de la ferrería de Mustar.
Canal principal - Derivación de la presa: por la margen izquierda. Sección: 2 a 2,5 metros de ancho (dependiendo de los tramos), unos 2 metros de profundidad. Longitud: 1470 metros. Recorrido: a los 135 metros de su comienzo atraviesa un túnel de 100 metros. A continuación el canal atraviesa el Leitzaran hasta su margen derecha mediante un acueducto, que constituye uno de los elementos más pintorescos de todo el valle. Con 70 metros de largo y unos 22 de alto, tiene 8 ojos y está construido con piedra arenisca del propio valle. El resto del recorrido del canal atraviesa otros dos túneles, de 30 y 310 metros de longitud respectivamente.
Tubería forzada - Longitud: 80 metros. Renovada en 2001/2002. En el tramo inferior, comprendido entre la explanación del Plazaola y la Central, se ha bifurcado la tubería (una Y invertida).
Salto de agua - 50 metros.
Desagüe - se realiza directamente al río Leitzaran, mediante un canal de 35 metros de longitud.

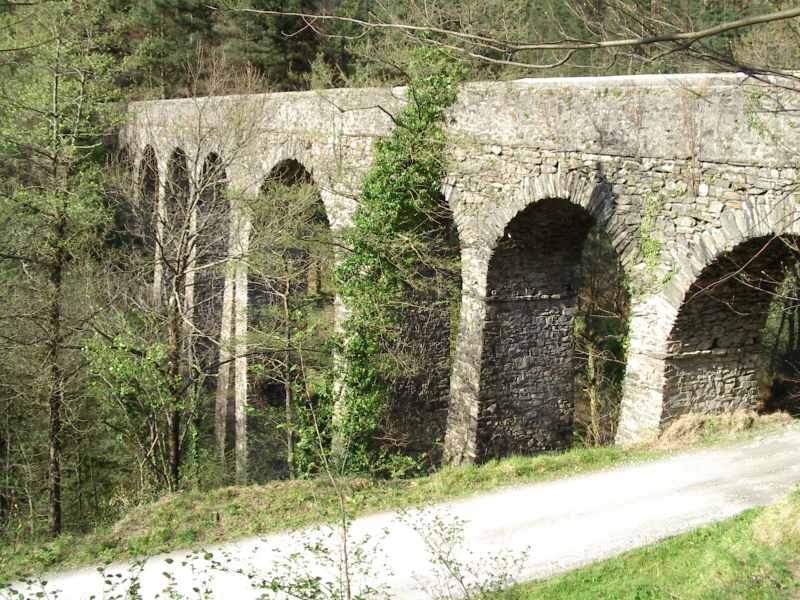

Acueducto
Foto: Xabier Cabezón (2004)

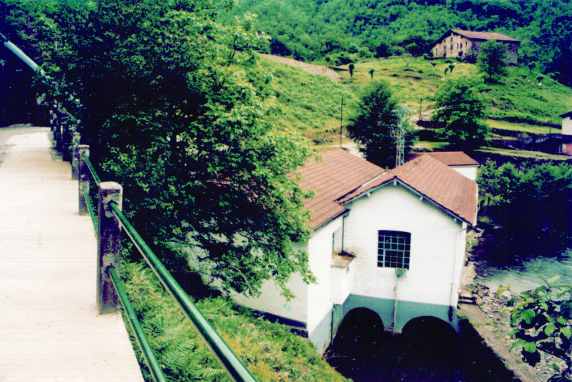

Casa de máquinas e instalaciones
Casa de máquinas - Situación: en la margen derecha del Leitzaran, 30 metros aguas abajo de la ferrería de Ameraun, en el lugar del mismo nombre. En el término municipal de Berastegi. Edificio: de una sola planta.
Maquinaria - Desconozco cual era la original. La que
se describe a continuación es la que ha funcionado al menos hasta finales de los
90. Es posible que en estos últimos años haya sufrido algún cambio para aumentar
la potencia instalada y aprovechar el nuevo caudal autorizado.
Turbinas – Tres de la casa J. M. Voith, de Heidenheim. Una tiene
el número de serie 2947, fabricada en 1908; otra el nº 4185, de 1912; y la
tercera, de 1925 y con el nº 8511, fue traída de Zumarraga ya usada. En verano
sólo pueden funcionar dos, por problemas de caudal durante el estiaje.
Alternadores – Tres de la marca Brown-Boveri, de fecha
probablemente posterior a 1925. Cada alternador está asociado a una turbina
formando el correspondiente grupo. La potencia de los tres alternadores se sitúa
en torno a los 1000 KW.
Otras instalaciones – En un edificio próximo, situado entre la
central y la ferrería y construido recientemente sobre unas viejas paredes, hay
instalaciones de la central, probablemente un centro de transformación
habilitado a raíz del nuevo tendido eléctrico.
Foto: Xabier Cabezón (2002)
Potencia instalada
La instalación original tenía una potencia de 1200 HP (882 KW).
La maquinaria descrita anteriormente es capaz de desarrollar 1000 KW de potencia. Sin embargo, la potencia declarada hoy día es de 1100 KW.
Tendido eléctrico
El tendido actual (autorizado en 1995) consiste en una línea aérea a 13,2 KV, que sube a Beibatari y Gorosmendi hasta los Centros de Transformación del túnel de San Lorenzo y del Túnel de Gorosmendi, donde enlaza con la red de Iberdrola, S.A.

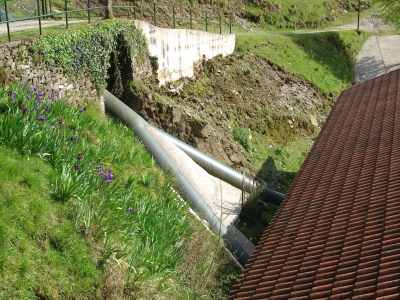

"Pantalón"
Foto: Xabier Cabezón (2004)
Varios
Junto a la ferrería hay un edificio de viviendas (planta baja y primera), perteneciente a la Central.
A la izquierda de las anteparas de la ferrería de Ameraun hay un FRONTÓN, que utiliza las anteparas de la ferrería como pared izquierda, con el frontis construído contra la ladera del monte (bajo el camino). Fue construido por los trabajadores de la central, y se encuentra abandonado desde los años 60 y en muy mal estado.
D. Severiano Mendinueta Ijurko trabajó en la central al menos desde 1914 hasta enero de 1949, fecha de su fallecimiento. Residía en el caserío Ameraun (que había sido vivienda de la ferrería del mismo nombre), y en los últimos años de su vida también trabajaron sus sobrinos con él.
En la década de los 70 la Central era atendida por tres operarios trabajando a turnos. El turno de noche lo cubría habitualmente Benito Eraso (soltero), el único de los tres que residía en las viviendas de la Central.
Referencias
Además de las propias observaciones del autor, se han utilizado las siguientes referencias:
Boletín Oficial de Gipuzkoa, nº 102 de 01-06-94, nº 040 de 28-2-95, nº 081 de 04-05-99, y nº 201 de 20-10-99.
Agradezco también la colaboración de D. Juan José Mendinueta Garin (Filipinas)
